DH1400 (85120)

64t / 85m / Flat Top

64 ton85 m kol80.5 m yukseklikUc Yuk: 9.20 Ton (4-Fall) / 12.0 Ton (2-Fall)

Dahan DH1400 (85120) — 64 ton kapasiteli ağır sınıf gergisiz (flat-top) kule vinç. 85m bom uzunluğu, H3228 mast ile 80.5m serbest yükseklik. Yüksek katlı konut, AVM, hastane ve ağır endüstriyel projeler için sektörün öncü çözümü.

Katalogu Incele

Temel Ozellikler

Kapasite
64 ton
Kol Uzunlugu
85 m
Yukseklik
80.5 m
Uc Yuk
9.20 Ton (4-Fall) / 12.0 Ton (2-Fall)
Motor
380V (±10%) / 50Hz

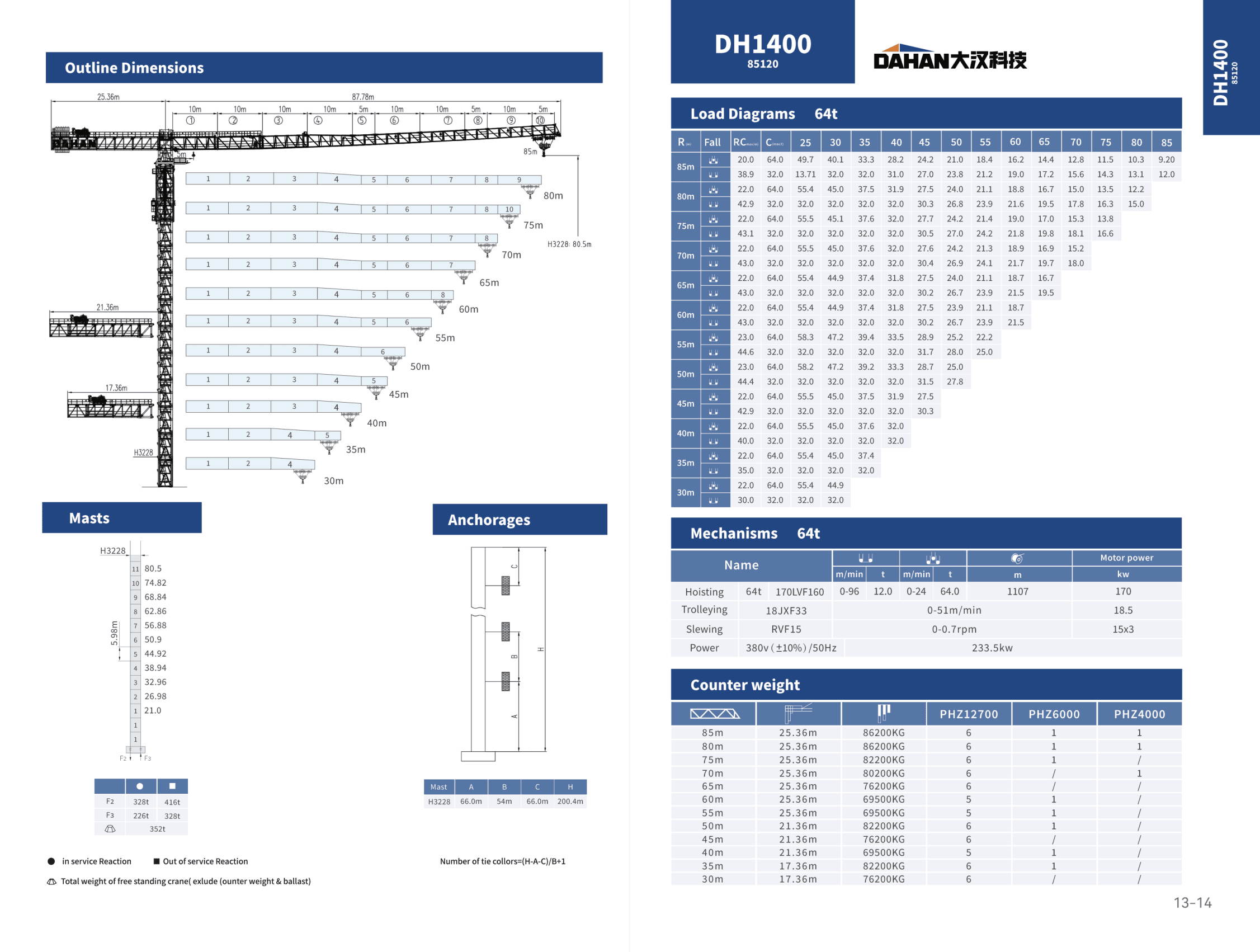

Katalog Sayfasi

DH1400 (85120) katalog sayfa 1
1 / 1

Kurulum Yukseklikleri

H3228Konfigurasyonu

Statik (Ankarajli)

Bom Alti80.5m
Kanca Alti80.5m

Detayli Yuk Diyagrami

Resmi Katalog Verisi

Asagidaki degerler standart kurulum icindir. Ruzgar yuku, zemin etudu ve bina yapisina gore konfigurasyon muhendislerimiz tarafindan projeye ozel belirlenir.

BomFallR(Cmax)Cmax25303540455055606570758085
85m238.932323232312723.821.21917.215.614.313.112
4206449.740.133.328.224.22118.416.214.412.811.510.39.2
80m242.9323232323230.326.823.921.619.517.816.315
4226455.44537.531.927.52421.118.816.71513.512.2
75m243.1323232323230.52724.221.819.818.116.6
4226455.545.137.63227.724.221.4191715.313.8
70m243323232323230.426.924.121.719.718
4226455.54537.63227.624.221.318.916.915.2
65m243323232323230.226.723.921.519.5
4226455.444.937.431.827.52421.118.716.7
60m244.9323232323231.827.523.921.1
4236458.347.239.433.528.925.222.219.7
55m244.6323232323231.72825
4236458.247.239.233.328.72522
50m244.4323232323231.527.8
4226455.54537.531.927.524
45m242.9323232323230.3
4226455.54537.53227.5
40m2403232323232
4226455.44537.431.8
2-Fall (Hizli)
4-Fall (Agir yuk)
6-Fall
8-Fall (Ekstrem)

Bom Konfigurasyonu

Counter Jib25.36m
Max Jib85mtoplam uzunluk: 87.78m
Segments10

Kule Vinc Silueti

25.36m85m

Segment Konfigurasyonlari

25.36m
10m
1
10m
2
10m
3
10m
4
10m
5
5m
6
10m
7
5m
8
10m
9
5m
10
87.78m
1
2
3
4
5
6
7
8
9
85m
1
2
3
4
5
6
7
8
10
80m
1
2
3
4
5
6
7
8
75m
1
2
3
4
5
6
7
70m
1
2
3
4
5
6
8
65m
1
2
3
4
5
6
60m
1
2
3
4
5
7
55m
1
2
3
4
5
50m
1
2
3
4
6
45m
1
2
3
4
40m
1
2
4
5
35m
Kule Yukseklikleri (H3228 (5.98m sections)):
Lv1:21m
Lv2:26.98m
Lv3:32.96m
Lv4:38.94m
Lv5:44.92m
Lv6:50.9m
...+5
Kullanilan Segment
Kullanilmayan Segment

Mekanizma Ozellikleri (64t)

IsimModelHiz 1Yuk 1Hiz 2Yuk 2Motor
Hoisting170LVF1600-9612t0-2464t170
Trolleying18JXF330-51m/min---18.5
SlewingRVF150-0.7rpm---15×3
Guc: 380v (±10%)/50Hz
Toplam: 233.5KW

Karsi Agirlik

YukseklikDosemeAgirlikBagBlok Dagilimi
85m25.3686200KG6PHZ12700×6, PHZ6000×1, PHZ4000×1
80m25.3686200KG6PHZ12700×6, PHZ6000×1, PHZ4000×1
75m25.3682200KG6PHZ12700×6, PHZ6000×1
70m25.3680200KG6PHZ12700×6, PHZ4000×1
65m25.3676500KG6PHZ12700×6
60m25.3669500KG5PHZ12700×5, PHZ6000×1
55m25.3669500KG5PHZ12700×5, PHZ6000×1
50m21.3682200KG6PHZ12700×6
45m21.3676200KG6PHZ12700×6
40m21.3669500KG5PHZ12700×5, PHZ6000×1
35m17.3682200KG6PHZ12700×6, PHZ6000×1
30m17.3676200KG6PHZ12700×6

Kule Bolumleri (H3228 (5.98m sections))

11
||
80.5m
10
||
74.82m
9
||
68.84m
8
||
62.86m
7
||
56.88m
6
||
50.9m
5
||
44.92m
4
||
38.94m
3
||
32.96m
2
||
26.98m
1
||
21m

Max: 80.5m

Lv121m
Lv226.98m
Lv332.96m
Lv438.94m
Lv544.92m
Lv650.9m
Lv756.88m
Lv862.86m
Lv968.84m
Lv1074.82m
Lv1180.5m

Temel Agirliklari (ton)

H3228 F2: 328t / 416t
H3228 F3: 226t / 328t

Ankraj Bilgileri

ABCH
MastABCH (Max)
H322866m54m66m200.4m

A: Tie collar yatay mesafesi · B: Tie collar araligi · C: Ust uzanti · H: Max ankaraj yuksekligi
